Nutzen Sie Ihre Ressource Flachdach – mit Trägersystemen aus Aluminium

Vorstellung des Systems

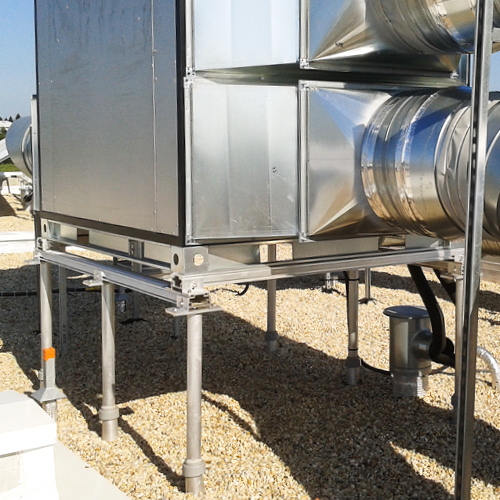

Sherpal® F ist eine Trägerstruktur aus Aluminium für technische Geräte und Anlagen auf dem Flachdach. Die Konstruktion ist für die Aufnahme von technischen Geräten, sowie Filteranlagen und ähnliche Einrichtungen geeignet.

Die Trägerstruktur wird durch den Abdichtungskomplex mechanisch auf dem Betonuntergrund befestigt.

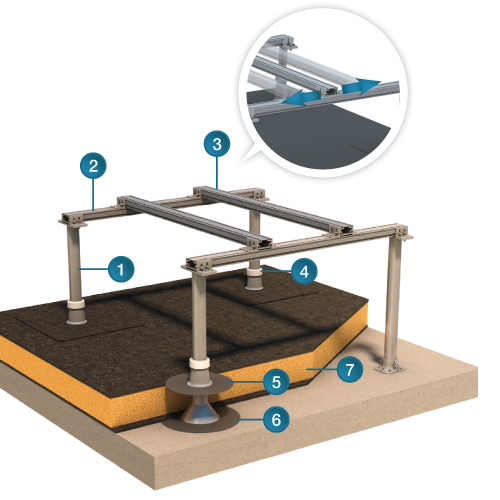

Sherpal F Aufständerung Aufbau auf dem Flachdach

Beschreibung des Systems

  1. Stütze
  2. Trägerschiene
  3. Querträgerschiene
  4. Abdeckhaube
  5. Dichtungsmanschette Oberteil
  6. Fuß-Dichtungsmanschette
  7. Abdichtungskomplex

Stützen: Die Stützenhöhe richtet sich nach der Stärke des Schichten-aufbaus sowie der zu befestigenden Anlagengröße und berücksichtigt die Anforderungen der Flachdachrichtlinien.

Dichtungsmanschetten aus Aluminium: Werkseitig mit bituminösem Voranstrich grundiert für die Aufnahme der bituminösen Abdichtungsbahnen gemäß Flachdachrichtlinien.

Abdeckhaube: Den oberen Abschluss der Dichtungsmanschette bildet eine thermoplastische Abdeckhaube mit Auflagering für die Aufnahme einer UV-beständigen Dichtungsmasse.

Trägerschienen: Die Trägerschienen werden entsprechend der ausgewählten Systemkonfiguration in den Längen 1.500 mm oder länger geliefert.

Querträgerschienen: Zwei Querträger pro Gerät (oder mehr, je nach Größe und Anzahl der zu befestigenden Geräte). Die Traversen können auf den Trägerschienen variabel ausgerichtet und an die Maß der technischen Einrichtungen angepasst werden.

Gerätegröße (Breite des Geräts) Freie Höhe (h)
≤ 1.200 mm 400 mm
> 1.200 mm 800 mm

Sherpal® F Produktvideo

Sehen Sie in diesem kurzen Video, wie die Trägerstruktur auf dem Dach befestigt wird.

Für eine Vielzahl an technischen Geräten auf dem Flachdach - die Module im Überblick

Sherpal-Modul

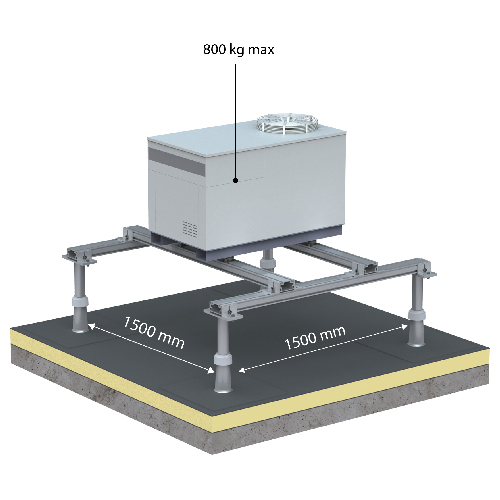

Sherpal® F - Trägerstruktur mit 4 Stützen

  • Außenmaße 1.500 x 1.500 mm
  • Gebäudehöhe max. 30 m
  • Einbaubereich G (Randbereich)
  • Windzone 2
  • Max. Windangriffsfläche 1.6 m2 (H x B oder H x L)
  • Für ein Gerät bis max. 800 kg und einer Seitenlänge oder -breite bis max. 1500 mm

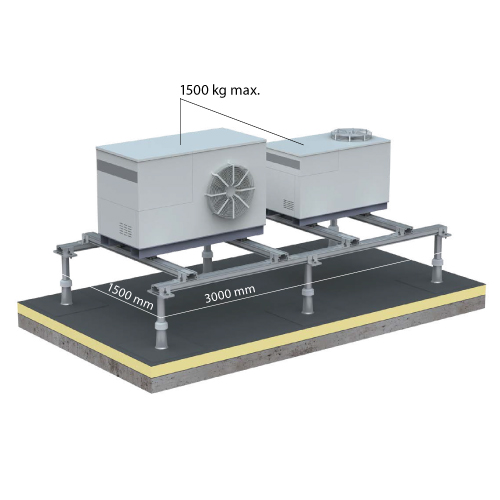

Sherpal® F - Trägerstruktur mit 6 Stützen

  • Außenmaße 1.500 x 3.000 mm
  • Gebäudehöhe max. 20 m
  • Einbaubereich G (Randbereich)
  • Windzone 2
  • Max. Windangriffsfläche 3.0 m2 (H x L)
  • Für ein oder mehrere Geräte bis max. 1500 kg
Sherpal-Modul
Sherpal-Modul

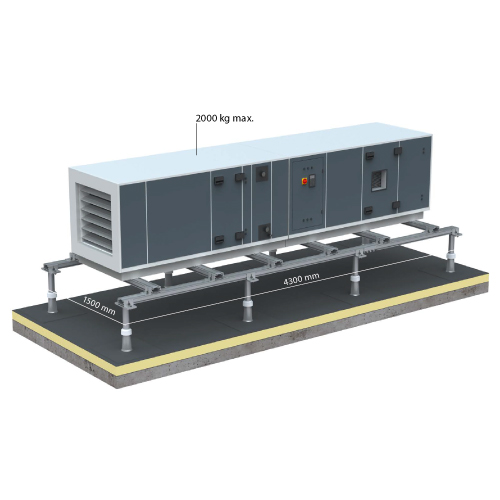

Sherpal® F - Trägerstruktur mit 8 Stützen

  • Außenmaße 1.500 x 4.500 mm
  • Gebäudehöhe max. 20 m
  • Einbaubereich G (Randbereich)
  • Windzone 2
  • Max. Windangriffsfläche 4.3 m2 (H x L)
  • Für ein oder mehrere Geräte bis max. 2000 kg
