Panorama® Terrassen-Kit – Schaffen Sie Lebensräume, wo immer Sie wollen

Wir verstehen bisher ungenutzte Flachdachflächen als Spielwiese der Möglichkeiten und bieten mit Panorama® Terrassen-Kit eine neue, attraktive 2-in-1-Lösung für Terrassen. Mit diesem Bausatz schaffen Sie zusätzliche Freiräume für private Nutzung: z. B. Wohlfühloase, Blumengarten, Gewächshaus und Veranda. Zur Wertsteigerung Ihrer Immobilie.

Während das Barrial® Sortiment die Sicherung von Flachdachflächen für den Arbeitsschutz ermöglicht, zielt das Panorama® Sortiment auf die Erschließung von Terrassen für die private Nutzung ab. Die Kombination beider Systeme ist möglich.


Panorama® Terrassen-Kit (zum Patent angemeldet) ist ein vom Dichtungskomplex unabhängiges Geländer- und Platten- bzw. Stelzlagersystem, das nachträglich eingebaut werden kann, ohne in den bestehenden Komplex einzugreifen. Zusätzlich wird die Abdichtung vor mechanischer Beanspruchung und UV-Strahlung geschützt.

Panorama® Terrassen-Kit – Vorteile

  • Schützt den bestehenden Abdichtungskomplex.
  • 2-in-1-System: Geländer- und Stelzlagerkonstruktion, leicht zu montieren und in der Praxis sehr geschätzt.
  • Die Beschwerung des Systems erfolgt durch Materialien, die üblicherweise für Dach- und Balkonterrassen verwendet werden, z. B. Beton- bzw. Steinplatten, Keramikfliesen, Holzdielen oder Verbundwerkstoffe (WPC).
  • Vom Abdichtungs- und Isolationskomplex unabhängiges System. Kann separat verlegt werden. Keine Unterbrechung der Wärmedämmung oder der Abdichtung. Die Wartung ist unabhängig vom Abdichtungskomplex.
  • Keine Befestigungen am Bauwerk. Keine Wartung der Befestigungen.
    Keine Schallübertragung von Windgeräuschen.
  • Vielfältige Gestaltungsmöglichkeiten durch eine individuelle Auswahl an:
    • Handläufen
    • Typ und Platzierung der Füllmodule
    • dekorativen Füllungen nach Wahl
  • Modulares System mit Anpassungsmöglichkeiten an die Gegebenheiten vor Ort.
  • UV- und witterungsbeständig.
  • Aluminiumprodukt, langlebig und recycelbar.
  • Farblackierung nach Wahl in 250 RAL-Farben.

Einsatzgebiet

Panorama® Terrassen-Kit eignet sich für den Einsatz in Wohn- und Bürogebäuden in Deutschland, der Schweiz und Österreich, mit Ausnahme von neuen Bürogebäuden in Österreich. Hier kann Terrassen-Kit bei bestehenden Gebäuden, die zu Büros umgebaut werden, verwendet werden. Oder um an einer Immobilie die vorhandene Terrasse zu renovieren und zu modernisieren.

Durch seine technisch bewährten und flexibel entwickelten Komponenten bietet das auflastgehaltene Bausatz-System, bestehend aus Geländer und Unterkonstruktion, vielfältige Einsatzmöglichkeiten nicht nur auf dem Dach.

Anforderungen an das Geländersystem

Das neu entwickelte Panorama® Terrassen-Kit umgeht die Probleme, die bei dem Einsatz von fest montierten Geländern an Flachdachterrassen entstehen.
Das Prinzip des auflastgehaltenen Bausatzes sorgt dafür, dass Dichtigkeitsprobleme, Wärmebrücken, gewährleistungsrechtliche Probleme und akustische Effekte vermieden werden.

  • Das System kann auf einer bestehenden Terrasse nachträglich aufgebaut werden, um diese in eine nutzbare Terrasse umzuwandeln, ohne in den bestehenden Abdichtungskomplex einzugreifen.
  • Die für die Begehbarkeit erforderliche Stabilität und Standsicherheit werden durch die Auflast des Terrassenbelags gewährt.

Eine attraktive Lösung – praxistauglich und individuell anpassbar.

Panorama® Terrassen-Kit – Systemvorstellung

Panorama® Terrassen-Kit ist ein auflastgehaltenes Geländersystem für privat genutzte Terrassen mit Platten, Fliesen oder Dielen auf Stelzlagern.
Es besteht aus einem Geländer und einer Tragkonstruktion für den Terrassenbelag Ihrer Wahl.

Panorama® Terrassen-Kit eignet sich auch für die ebenerdige Verlegung. Immer dann, wenn ein Mehr an Sicherheit nötig ist – etwa bei angrenzenden Bachläufen oder bei abschüssigem Gelände.

Panorama® –  Merkmale:

Die Berücksichtigung aller internationalen Standards für Geländer ermöglicht es, einen normgerechten und länderspezifischen Nachweis zu erstellen. Maßgebend für Deutschland sind die "eingeführten technischen Baubestimmungen".



Justierung

Die Höhe der Geländermodule ist bauseitig einstell- und verstellbar.
Die Module können unabhängig voneinander justiert werden.



Dekorative Füllungen

Die Füllungen können an zwei Positionen angebracht werden:

Hinter der Stütze

Vor der Stütze


Panorama®  – Tür

Die Tür mit Stabfüllung und Schlüsselverriegelung ist eine Systemkomponente, die den Übergang vom zugänglichen Bereich zu einem technischen Bereich oder zu einem Fluchtweg ermöglicht.




Panorama®  – Komponenten:

  • Stütze
  • Handläufe
Handlauf mit Zwischenraum


Handlauf mit vollflächiger Füllung


Dekorative Füllungen

Serie Vision Serie Air Serie HPL



Panorama® – Anwendungsbeispiel

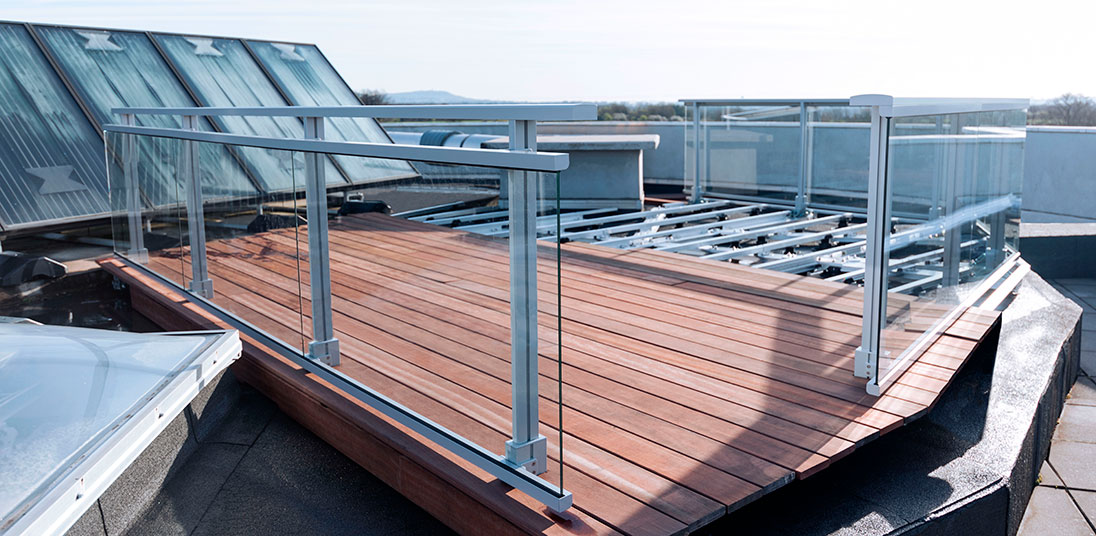

Terrassen-Kit – Anwendungsbeispiel für Plattenbelag


Terrassen-Kit mit Außenecken (≥ als 90°) und Innenecken (≥ als 90°)



Fertigstellung mit Plattenbelag
Die Anwendungsbeispiele dienen lediglich der Veranschaulichung.


Anwendungsbeispiel mit Platten

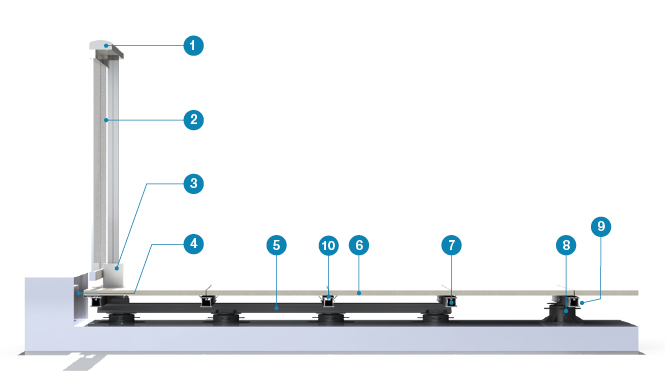

  1. Handlauf
  2. Vollflächige dekorative Füllung
  3. Geländerfuß
  4. Profil für den Randabschluss
  5. Auslegerschiene
  6. Plattenbelag
  7. Auflastschiene für Plattenbelag
  8. Stelzlager
  9. Schienenadapter für Stelzlager
  10. Clips für Plattenbelag



Die Abmessungen des Geländers und das erforderliche Gewicht des Belages (Platten, Fliesen etc.) werden von dani alu entsprechend den Bestimmungsländern und den geltenden Vorschriften ausgewiesen.



Terrassen-Kit in Anwendung mit Holz- und WPC-Terrassendielen





Terrassen-Kit mit Außen- und Innenecken von 90°



Fertigstellung mit Holzdielen
Die Anwendungsbeispiele dienen lediglich der Veranschaulichung.


Anwendungsbeispiel mit Holz



  1. Handlauf
  2. Vollflächige dekorative Füllung
  3. Geländerfuß
  4. Profil für den Randabschluss
  5. Auslegerschiene
  6. Holzdielen
  7. Auflastschiene für Holzdielen
  8. Stelzlager
  9. Schienenadapter für Stelzlager



Die Abmessungen des Geländers und das erforderliche Gewicht des Belages (Holz- oder WPC-Dielen) werden von dani alu entsprechend den Bestimmungsländern und den geltenden Vorschriften ausgewiesen.

Terrassen-Kit – Komponenten

min. 11 mm, max. 40 mm

min. 40 mm, max. 70 mm

min. 70 mm, max. 270 mm

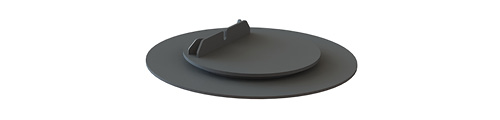

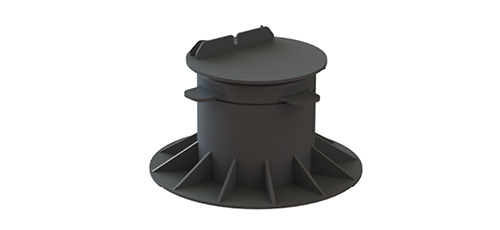

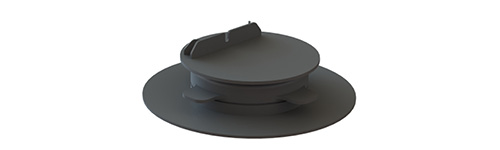

Stelzlager in unterschiedlichen Höhen

Terrassen-Kit ist die Tragkonstruktion für Platten, Holzdielen oder Fliesen auf Stelzlagern, die gleichzeitig als wirksames Element für die Geländer dient.

Ausgleichsscheiben (selbstjustierend) für den Gefälleausgleich

Gefälleausgleich:
1 - 7 % (4°)
H = +15 mm

Schienenadapter für Stelzlager

H = +3 mm

Unterkonstruktion für die Platten, Holzdielen oder Fliesen

Es sind zwei unterschiedlich hohe Schienen erhältlich.

Angaben in mm.





















Profile für den Randabschluss

Zwei unterschiedliche Profile ermöglichen einen sauberen und ästhetischen Abschluss des Randbereichs.

Angaben in mm.

Clips zum Befestigen des Terrassenbelages

Als Beläge (nicht im Lieferumfang enthalten) können verwendet werden:

  • Plattenbeläge aus Beton, Feinstein oder Keramik in Dicken von 40 bis 50 mm
  • Keramikfliesen mit einer Dicke von 20 bis 50 mm
  • Holz- oder WPC-Terrassendielen mit einer Dicke zwischen 25 und 50 mm

Terrassen-Kit – Zubehör



Für die Verlegung des Belages außerhalb der Terrassen-Kit Schienenunterkonstruktion sind Stelzlager in verschiedenen Höhen erhältlich.



Stelzlager mit einer Höhe von 11 bis 70 mm

Stelzlager mit einer Höhe von 70 bis 370 mm

Zertifizierung der Gebrauchstauglichkeit

Das Panorama® Terrassen-Kit System wird unter Berücksichtigung der nationalen Geländernormen und der nationalen Eurocodes dimensioniert.

Jeder Bestellung und jeder Konfiguration liegt eine spezifische statische Berechnung zugrunde und ist somit einer Konformitätsbescheinigung zugeordnet.

Aus Gründen der Umsetzungskompetenzen, der Montage und der Wartung wird empfohlen, die sicherheits- und abdichtungsspezifischen Dienstleistungen zu trennen und diese von spezialisierten Fachbetrieben ausführen zu lassen.
