Barrial^® Shed gewährleistet die Sicherheit bei Wartungs- und Inspektionsarbeiten auf nicht-öffentlich genutzten Flachdächern. Das Geländersystem wird an die verglasten Seitenwände von Sheddächern montiert und erfüllt alle gesetzlichen Anforderungen zum permanenten Kollektivschutz.

Barrial^® Shed erfüllt die gesetzlichen Vorschriften und Auflagen der Normen:

• DIN EN ISO 14122-3
• DIN EN 13374 Klasse A

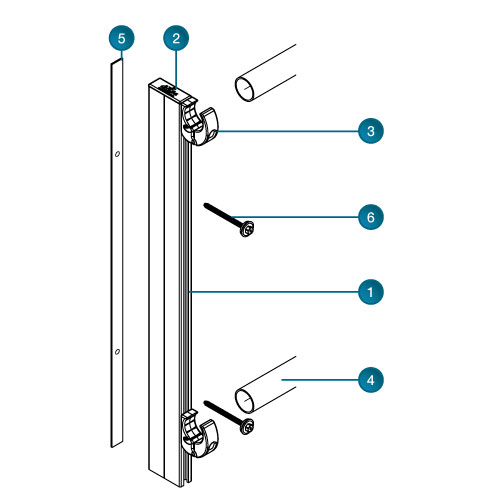

Das Geländersystem besteht aus einem Handlauf, einem Zwischenholm und einem Pfosten. Die vormontierten Klemmhalter erleichtern die Montage aller Bauteile und gewährleisten das einfache Justieren auf der Baustelle.

1. Stützenprofil Barrial^®
2. Abdeckkappe für Stütze
3. Klemmhalter für Geländerprofil
4. Handlauf und Zwischenholm
5. Selbstklebendes Dichtband (im Lieferumfang enthalten — auf der Baustelle anzubringen)
6. Gewindefurchende Schrauben mit Dichtscheibe (im Lieferumfang enthalten)



Lackierung

 Barrial^® Shed ist in 350 Farbtönen und 3 Texturen erhältlich.

Pfosten

Die Länge der Pfosten ermöglicht die optimale Positionierung des Handlaufs gemäß den Bezugsnormen in einer Höhe von 1.100 mm.

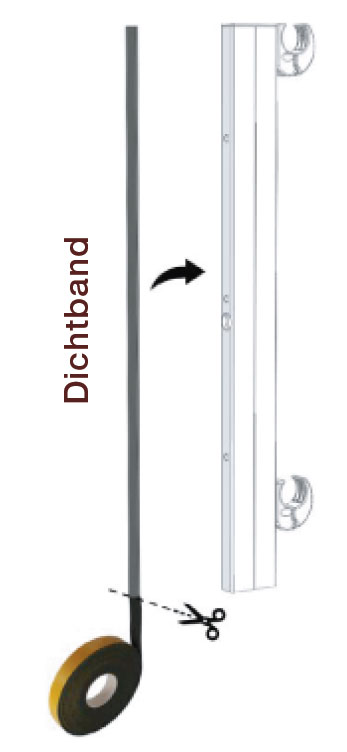

Barrial^® Shed wird an der Metallunterkonstruktion des Sheddachs befestigt. Um die Abdichtung der Pfosten auf der Dachverglasung zu gewährleisten, empfehlen wir das Geländersystem mit selbstklebendem Dichtband (im Lieferumfang enthalten) und selbstbohrenden Befestigungsschrauben (ebenfalls im Lieferumfang enthalten) zu installieren.

Werkseitig vormontierte Klemmhalter sorgen für eine einfache Montage

Anbringen des Holms

Schnelles und sicheres Befestigen mit nur einem Werkzeug (Inbusschlüssel Nr. 4)

Fixierung des Klemmhalters

Praktische Befestigungsschraube für eine Ausrichtung ohne Demontage

Mögliche Höheneinstellung

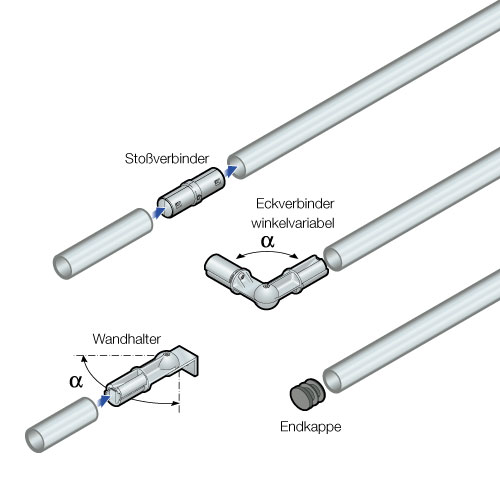

Geländerprofile und Zubehör

• Verbindungsteile wie Stoßverbinder und Eckverbinder mit Spreizmechanismus
• Abschluss mit Wandbefestigungen, Endkappen oder Endbügeln
• Alle Zubehörteile mit nur einem Inbusschlüssel einfach und zeitsparend installierbar. Der Inbusschlüssel wird mitgeliefert.

Verlegeplan

Die Höhe und der Achsabstand der Pfosten werden gemäß Typenstatik geplant. Wir erstellen Ihnen einen detaillierten Verlegeplan.

Sie möchten unseren Montageservice in Anspruch nehmen? Kontaktieren Sie uns — wir beraten Sie gerne zu Ihrem Bauvorhaben und übernehmen die Installation für Sie.
